Увеличение звукоизолирующей способности стандартных однослойных и многослойных конструкций межквартирных перегородок без увеличения их массы и габаритов является целью исследований многих научных акустических школ как в России, так и в мире.  О том, что влияет на звукоизолирующую способность новостроек, рассказывает Нурумов Р.Б., к.т.н., технический консультант ТЕХНОНИКОЛЬ.

На основе разработок, выполненных сотрудниками ННГАСУ, теоретически и экспериментально доказано, что применение блоков или листов обшивок с ослабленным поперечным сечением (ОПС – сетка пропилов расчётной глубины и шага между пропилами), уменьшает их изгибную жёсткость, что увеличивает звукоизоляцию конструкции за счёт устранения «провалов» частотной характеристики на граничной частоте. Резерв повышения звукоизоляции конструкций с ОПС – от 5 дБ. Однако, даже такой резерв (теоретический) в повышении звукоизолирующей способности межквартирных перегородок из легкобетонных блоков не обеспечит требуемые нормы по звукоизоляции при толщинах перегородок менее 200 мм.

Также, увеличение звукоизолирующей способности межквартирных перегородок без значительного увеличения их толщины и массы, осуществлялись инженерами компании Acoustic Group. Ими были разработаны Ш-образные блоки, из которых собиралась испытуемая перегородка. Но, как показали экспериментальные исследования таких конструкций, прогнозируемого повышения изоляции воздушного шума не было достигнуто.

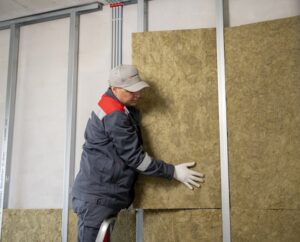

Кстати, провалы частотной характеристики изоляции воздушного шума многослойных конструкций, в которых в качестве звукопоглощающего материала между твёрдыми слоями обшивок (т.е. в воздушном промежутке между листовыми обшивками в каркасно-обшивных конструкциях) используются жёсткие закрытопористые материалы из вспененного или экструдированного пенополистирола, объясняются также жёсткостью этих материалов. Поэтому наиболее эффективны оказываются конструкции, имеющие твёрдые оболочки, выполненные из листовых материалов, обладающих максимально возможной массой при заданных толщинах и обладающие максимально возможной малой изгибной жёсткостью. Промежуток между твердыми слоями перегородки заполняется плитами из минераловатного материала, имеющего класс звукопоглощения A или B.

Максимальная суммарная масса таких перегородок, как правило, не превышает 100 кг/м². Предел огнестойкости таких конструкций, не хуже EI60 (Отчёт ИЛ НИЦ ПБ ФГБУ ВНИИПО №660/КИ-3.2 от 05.07.2013 об испытаниях на огнестойкость каркасно-обшивных перегородок типа С112 на металлическом каркасе с двухслойными обшивками из обычных ГКЛ).

Конструкция межквартирной стены	Количество испытанных конструкций	Ниже нормы
		Шт.	%
Ж/б панели в панельных домах, толщиной 140-180 мм	51	20	39
Из монолитного железобетона	15	3	20
Из стеновых керамзитоцементных блоков	1	1	100
Из полнотелого кирпича	5	4	80
Из двух гипсовых пазогребневых (ПГП) плит с звукоизолирующей прослойкой	3	1	33
Комбинированные: частично из железобетона, частично из легкобетонных  блоков	7	6	86
Из легкобетонных блоков	28	28	100
Из керамзитобетона	3	3	100
ИТОГО:	113

В соответствии с положениями, отражёнными в № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (с изменениями и дополнениями) и в № 384-ФЗ ФЗ «Технический регламент о безопасности зданий и сооружений» к межквартирным перегородкам предъявляются требования по механической безопасности конструкций. Это означает, что  строительные ограждающие конструкции должны обладать такой прочностью и устойчивостью, чтобы в процессе строительства и эксплуатации не возникало угрозы причинения вреда жизни и здоровью людей, имуществу физических или юридических лиц, государственному или муниципальному имуществе, окружающей среде, жизни и здоровью животных и растений, а также требования по пожарной безопасности, предел огнестойкости таких конструкций д.б. не хуже EI60.

Исследования звукоизолирующей способности межквартирных перегородок выполняются многими аккредитованными испытательными лабораториями (ИЛ) и центрами (ИЦ). Так, по данным ИЛ «Центра экспертиз, исследований и испытаний в строительстве» за 2015–2018  гг в г. Москве были испытаны 113 межквартирных перегородок различных конструкций, см. таблицы 2 и 3 и рисунок 1.

Таблица 2 – Результаты испытаний межквартирных перегородок по определению их индексов изоляции воздушного шума

Испытуемая конструкция	Определяемый параметр	Число испытаний в 2015-2018 гг	Количество отрицательных результатов	Процент отрицательных результатов
Межквартирные стены	Индекс изоляции воздушного шума , дБ	113	66 (менее 52 дБ)	58%

Таблица 3 – Статистика испытаний межквартирных перегородок в 2015–2018 гг. на разных объектах Москвы по определению их звукоизоляции

За три года ИЛ «Центра экспертиз, исследований и испытаний в строительстве» были исследованы на звукоизолирующую способность восемь типов межквартирных перегородок, см. таблицу 3.

Из таблицы 3 видно, что стены из легкобетонных блоков и керамзитобетона на 100 % не обеспечивают нормативную звукоизоляцию.

Кроме того, необходимо отметить, что в очень большой степени фактическая звукоизоляция межквартирных перегородок зависит от качества и тщательности выполнения монтажа конструкций на строительной площадке. Нередки случаи снижения звукоизоляции ограждающих конструкций из-за строительного брака. Именно по этой причине конструкции межквартирных перегородок, выполненных из полнотелого кирпича толщиной в 250 мм на 80% не отвечают требованиям НД по ЗИ перегородок такого типа – см. таблицу 3.

Требуемая звукоизоляция межквартирной перегородки может быть также достигнута применением конструкций, выполненных из блочных стеновых материалов с дополнительными каркасно-обшивными или бескаркасными облицовками. При этом для таких многослойных перегородок, как правило, применяются блоки из лёгких бетонов меньшей толщины, чем при возведении однослойных блочных перегородок. Толщины стен из блочных материалов, в таких многослойных комбинированных конструкциях, не превышает 100÷140 мм. Для увеличения звукоизолирующей способности такой ограждающей конструкции применяются каркасно-обшивные или бескаркасных облицовки, увеличивающие индекс изоляции воздушного шума всей многослойной конструкции до нормативных значений. Толщины дополнительных облицовок, а также значения дополнительного индекса изоляции за счёт устройства дополнительных облицовок, зависят от собственной звукоизоляции основной стены такой конструкции.

Например, конструкция многослойной межквартирной перегородки, состоящей из основной стены, выполненной из газобетонных блоков марки D600 толщиной 100 мм, имеющей собственную звукоизоляцию в 36÷38 дБ, при устройстве дополнительных каркасно-обшивных облицовок с обеих сторон основной стены, состоящих из металлического каркаса, двухслойных обшивок из утяжелённых гипсокартонных листов (ГКЛ типа AKU-line или ГКПВО Diamant) плотностью 950÷1050 кг/м³,  с заполнением воздушных промежутков между основной стеной и дополнительными ГКЛ обшивками эффективными звукопоглощающими материалами (ЗПМ),  имеет уже индекс изоляции в 56÷57 дБ. Что соответствует самым строгим нормам звукоизоляции для межквартирных перегородок.

В заключении можно сделать следующий вывод – в качестве межквартирных перегородок наиболее оптимальными и перспективными с точки зрения звукоизолирующей способности, себестоимости, технологии монтажа и экономии материалов, являются каркасно-обшивные конструкции с дополнительными внутренними металлическими слоями для обеспечения механической безопасности таких конструкций и многослойные комбинированные конструкции, состоящие из основных стен, выполненных из блочных материалов и каркасно-обшивных или бескаркасных облицовок.

Так, экспериментально подтверждено, что применение в качестве межквартирных перегородок каркасно-обшивных конструкций позволяет достичь высоких показателей по звукоизоляции, огнестойкости и механической прочности. Например, изменение индекса изоляции воздушного шума по сравнению с блочными конструкциями составляет значения от 45 дБ до 72 дБ, увеличение степени огнестойкости – от EI45(EI60) до EI240, а усиление каркасно-обшивной конструкции металлическими оцинкованными листами толщиной от 0,5 мм, располагаемыми между листами ГКЛ значительно увеличивает «вандалостойкость» ограждения.

Также применение каркасно-обшивных конструкций при строительстве объектов позволяет получить значительную экономию материальных ресурсов за счёт оптимизации материалов при финишной отделке поверхностей конструкции, минимального веса элементов каркасно-обшивных перегородок (до 7 раз меньше веса элементов перегородок, выполняемых из блочных материалов).

Кроме того, при транспортировке и хранении элементов конструкций каркасно-обшивных перегородок требуется значительно меньше места на стройплощадке (до 2,5 раз меньше, чем для перегородок, выполняемых из блочных материалов).
